MAZZEI®射流器用于气液混合应用安装建议
来源:www.ozonelab.cn 发布时间:2024-09-20 浏览次数:

MAZZEI®射流器用于气液混合应用安装建议
1.在射流器进水口上游立即安装压力监测装置,以准确测量进入射流器的水压。
2.射流器应水平安装。射流器可以垂直安装,流量向上(即出口向上);然而,在某些应用中,这可能会影响性能。

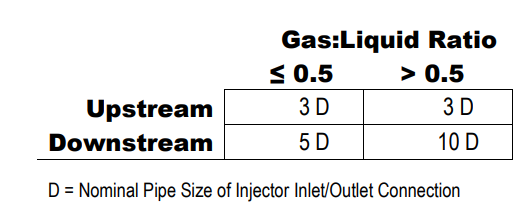

3.Mazzei建议在注射器的上游和下游安装一条与注射器直径相同的直管。关于射流器和阀门之间的最小互连管道长度要求、管道膨胀或方向变化,请参阅下表。
4.在射流器下游的最小距离处(详见上文)和任何阀门、管道膨胀或方向改变之前安装脉动阻尼压力监测装置,以准确测量射流器出口压力。
5.在气体管线上的注射器吸入口上游(即任何阀门或配件之后)立即安装压力监测装置,以准确测量注射器吸入口的压力/真空状况。
6.应尽量减少射流器和排放点之间的互连管道方向和标高变化(例如与管道闪蒸反应器™(PFR)或水池喷嘴歧管(BNM)的连接),以最大限度地提高性能。

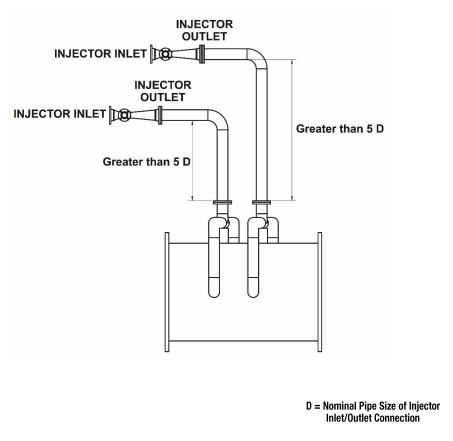

7.建议最小垂直降液管距离为5 D(其中D=公称管道尺寸),并配有长半径弯头,用于从射流器管线到PFR或BNM入口法兰的流量过渡,以便紧密耦合安装。射流器下游的多相流速需要仔细考虑,以防止分层,特别是在高气液比下。如果需要详细的评估,请联系Mazzei客户支持。
8.对于多个射流器安装,必须使用单独的管道将每个射流器连接到每个PFR或BNM喷嘴歧管法兰连接。
