臭氧气氛提升催化剂载体表面活性:管式炉氧化增强策略解析

来源:www.ozonelab.cn 发布时间:2026-03-02 10:30:08 浏览次数:

臭氧气氛提升催化剂载体表面活性:管式炉氧化增强策略解析

一、研究背景

催化剂载体(如 Al2O3 、TiO2、SiO2

)的表面官能团、氧空位及比表面积是决定其活性位点密度的关键因素。传统空气或氧气煅烧通常需要高温(>500°C),不仅能耗高、选择性低,还极易导致载体骨架坍塌或晶粒粗大,破坏其精细结构。

相比之下,臭氧氧化策略展现出显著优势:

   更高氧化势:臭氧O3具有2.07 V的标准电极电位,远高于氧气(1.23 V),能提供更强的活化能力。

   低温可控:可在150–350°C的温和条件下运行,有效调控氧空位浓度,同时避免高温对骨架结构的破坏。

   选择性表面修饰:能在不改变体相结构的前提下,显著增加表面活性位点密度。

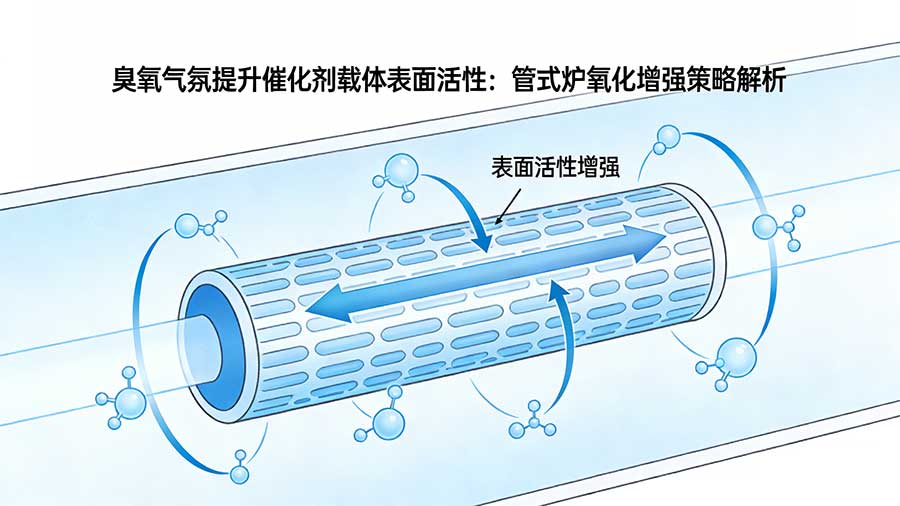

臭氧气氛提升催化剂载体表面活性:管式炉氧化增强策略解析

 二、臭氧提升载体活性的机理

臭氧在载体表面的活化遵循自由基机制,具体路径如下:

1.  活性氧物种的生成:

  O3 →> O2 +O·

臭氧在路易斯酸位点(如Al²+、Ti4+)上发生分解,生成高活性的原子氧自由基(O·)。

2.  表面羟基化增强:

    活性氧自由基与表面晶格氧或缺陷位点反应,显著增加表面羟基(-OH)密度。这些羟基是金属前驱体(如贵金属离子)的理想锚定点,有助于提升活性组分的分散度和负载稳定性。

3.  氧空位的可控构建:

    对于 TiO2  等氧化物,臭氧处理可在低温下通过表面晶格氧的析出,温和地产生适量的氧空位。这些缺陷态不仅是催化反应的活性中心,还能作为电子捕获中心,抑制载流子复合。

4.  表面能级结构优化:

    通过调控氧空位浓度,可以有效改变载体的表面能带弯曲和电子结构,这对于光催化应用中拓宽光响应范围、促进电荷分离至关重要。

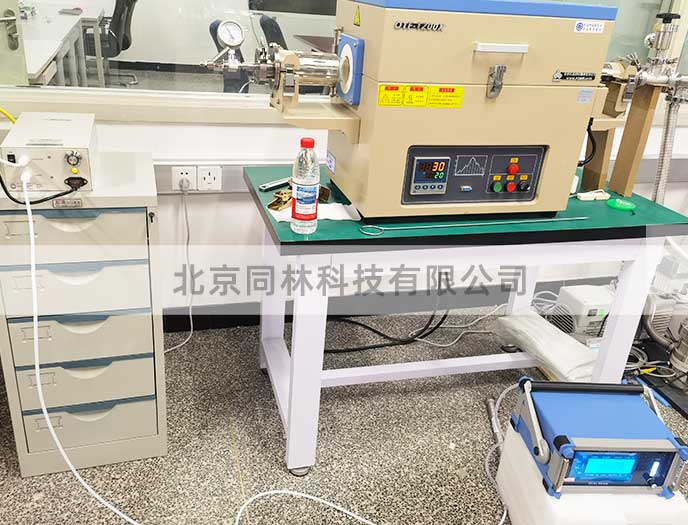

M1000高纯度臭氧发生器

M1000高纯度臭氧发生器

 三、实验装置与气路(可直接搭建)

为确保臭氧的有效传输和反应的可控性,装置搭建需注意以下细节:

   气路设计:

 高纯 N₂/Ar /O₂→ 臭氧发生器 → MFC → 三通注入 → 管式炉 → 尾气分解器 → 排风

   关键搭建要点:

       管路材质:从发生器到管式炉之间的所有管路及接头必须使用聚四氟乙烯或316L不锈钢,严禁使用普通橡胶或PVC管,以防止臭氧腐蚀管壁导致杂质污染样品。

       密封与泄漏检测:管式炉两端法兰必须确保气密。实验前应使用臭氧检漏仪或湿润的KI-淀粉试纸检查所有接头(试纸遇臭氧变蓝)。

       气体预热:建议臭氧在进入炉体后再接触样品,避免在炉体入口的冷端提前分解,影响处理效果。

 四、推荐工艺参数(适配主流载体)

针对不同载体和目标效果,建议对工艺参数进行精细化调整:

载体温度 (°C)O3 浓度 (ppm)时间 (min)预期效果与备注
Al2O3200–35020–12010–30表面羟基增加20–40%。若追求很大化羟基密度,建议偏向低温段并引入微量水蒸气;若追求表面除碳,建议偏向高温高浓度。
TiO2150–30010–10010–20产生氧空位,带边移动。可在臭氧处理后,短时间通入5% H2/N2H2/N2 进行协同还原,以丰富氧空位浓度。
SiO2S200–32010–8010–25提高金属负载锚定能力。主要归因于表面硅羟基密度的增加。
碳基载体室温–1505–505–10引入含氧官能团。臭氧对碳骨架有刻蚀作用,必须严格控制低温短时,重点在于生成羧基、羰基等官能团。

 臭氧发生器推荐:M1000高纯度臭氧发生器、Atals P30 高浓度臭氧发生器、803N高浓度臭氧发生器

五、科研表征建议与数据解读

建议通过多维度表征手段,建立“处理参数-表面结构-催化性能”的构效关系:

   X射线光电子能谱:

       O 1s谱:通过分峰拟合,定量分析晶格氧(~529.5 eV)、氧空位/缺陷(~531.0 eV)、表面羟基/吸附氧(~532.5 eV) 的相对比例变化。

       价带谱:结合UV-Vis数据,构建处理前后载体的完整能带结构图,分析价带位置偏移。

   比表面积与孔径分析:

       注意:臭氧处理通常不会大幅改变BET。若BET显著下降,表明处理条件过于苛刻,可能发生了表面重构或微孔堵塞,需降低温度或缩短时间。

   程序升温还原:

       对比处理前后H₂消耗峰的峰位和面积。峰温向低温移动或面积增大,表明表面氧物种更活泼,还原能力提升。

   紫外-可见漫反射光谱:

       观察吸收边带的红移程度。带隙变窄通常归因于氧空位引入的缺陷能级,这有助于提升材料的光吸收能力。

 六、实验流程 SOP

为确保实验的重现性,建议遵循以下标准操作流程:

1.  预处理:载体在120°C下真空干燥2小时,以去除物理吸附水,避免其干扰臭氧反应动力学。

2.  装样与吹扫:将样品均匀平铺于石英舟,置于管式炉恒温区。通入高纯N₂吹扫10分钟,排尽空气。

3.  升温:在N₂保护下,以5-10°C/min的速率升温至目标温度。

4.  臭氧处理:待温度稳定后,开启臭氧发生器,调节至目标浓度,处理10–30分钟。(建议:设置一组同温度下纯氧气处理的空白对照,以证明臭氧的独特效果。)

5.  冷却:关闭臭氧发生器,继续通入N₂保护,使样品自然冷却至室温后取出。

 七、安全要求

臭氧具有强氧化性和毒性,必须严格遵守以下安全规范:

   尾气处理:必须配备尾气分解器。简易替代方案可将尾气通入装有饱和KI溶液的洗气瓶中,臭氧被还原为氧气,碘离子被氧化为碘单质(溶液变黄),既可视又安全。

   浓度监测与报警:实验区域应安装臭氧浓度报警器,确保浓度超过1 ppm时即时报警。

   个人防护:操作时佩戴防臭氧口罩。一旦闻到明显的鱼腥味(臭氧特征气味),应立即撤离、通风并检查设备气密性。
