臭氧催化氧化实验的反应器选型与系统搭建

臭氧催化氧化实验的反应器选型与系统搭建

这里是北京同林臭氧，这篇文章主要介绍臭氧催化氧化到底在做什么、反应器的类型、实验系统怎么搭建。阅读后可掌握反应器选型方法与实验系统搭建要点。

一、臭氧催化氧化实验的基本原理

臭氧（O₃，一种强氧化剂，氧化还原电位2.07V，仅次于氟）直接氧化虽速度快，但选择性较强，部分大分子有机物难以氧化降解，需引入催化剂来强化氧化效果。

催化剂的作用主要通过以下两种路径实现：

路径一：臭氧自分解催化

催化剂，像二氧化锰、氧化铈、活性炭这类催化剂，能让臭氧更快地变成·OH自由基。·OH氧化能力很强（氧化还原电位2.8V），氧化有机物基本不挑种类。这个路径主要靠·OH干活，适合处理各种有机污染物。

路径二：表面络合催化

有机物先吸附于催化剂表面，形成络合物后被臭氧或·OH氧化。这一过程提高了有机物在催化剂表面的局部浓度，从而提升反应效率。

实验核心目标：定量评价催化剂对臭氧氧化能力的提升效果，即加催化剂后，有机物去除效率提高多少。

二、反应器怎么选：三种主流类型适用场景分析

本节分析三类主流反应器的特点与适用场景，帮助读者根据实验目的做出合理选择。

2.1 三种反应器类型对比

2.2 选型建议：根据实验需求选择

臭氧催化氧化实验的反应器选型需根据具体实验目的确定。

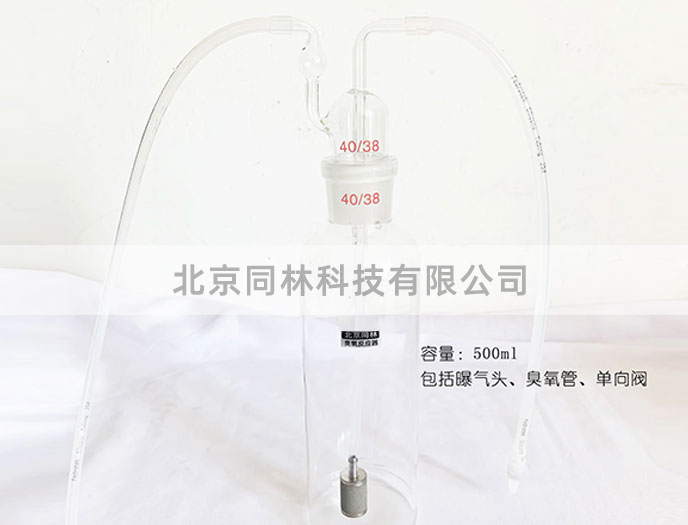

烧杯/三嘴烧瓶（间歇式反应器）

适用于液相催化氧化实验。操作方式为：向反应器中投加催化剂粉末，通入臭氧气体，磁力搅拌使液相混合均匀，定时取样分析。三嘴烧瓶的优势在于可同时接入臭氧进气管、尾气出气管和取样口，结构简单、操作灵活。该类反应器适合进行不同催化剂的快速对比筛选、不同pH条件下的效能评估等研究。

臭氧反应柱（固定床反应器）

反应柱通常选用有机玻璃材质或316L不锈钢柱，内径建议20-50mm，高度根据目标停留时间计算确定。柱内放置筛板（多孔支撑板）作为催化剂的承载结构，在筛板上方填装臭氧催化剂。

臭氧反应柱筛板与催化剂的装填步骤如下：

步骤1：选择合适内径的玻璃柱或不锈钢柱，确保与筛板尺寸匹配

步骤2：将筛板放置于反应柱内的预设位置，确保平整无偏移

步骤3：将催化剂颗粒（建议粒径20-40目或40-60目）缓慢填入反应柱至设计床层高度

步骤4：密封反应柱上下端连接口，安装于实验系统管路中

如果实验涉及中试放大研究，可考虑选用流化床反应器。但流化床操作难度较高，对流量控制和催化剂耐磨性要求严格，初次开展实验者建议从固定床或间歇式反应器入手。

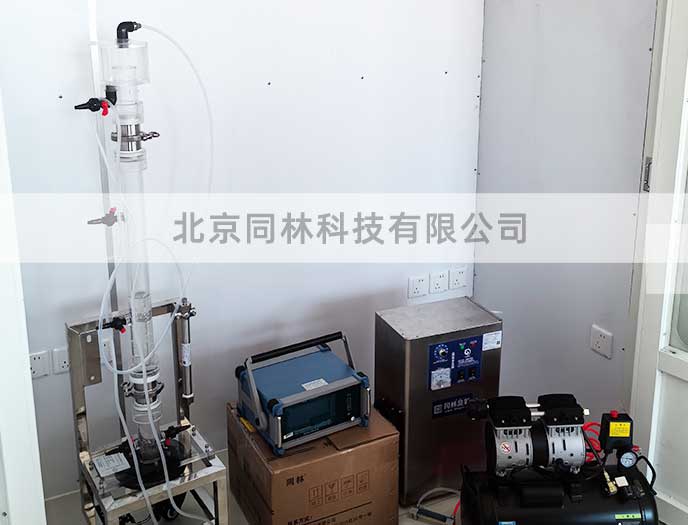

三、实验系统搭建流程

本节详细介绍臭氧催化氧化实验系统的组成与搭建方法，帮助读者构建完整的实验装置。

3.1 系统流程图

臭氧催化氧化实验系统的核心由四部分组成：臭氧发生→浓度检测→反应器→尾气处理。四部分串联构成完整的气路系统。

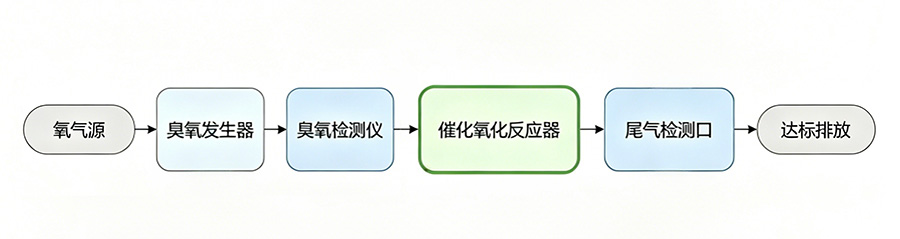

臭氧催化氧化实验系统流程图

氧气源/空气源 → 臭氧发生器 →臭氧浓度检测（UV法） →   反应器（玻璃/不锈钢） → 尾气检测口（可选） → 尾气分解器 → 排放

 3.2 关键设备选型

臭氧发生器：实验室用臭氧发生器建议选用氧气源型，浓度稳定性优于空气源型。浓度范围建议覆盖5-100mg/L，流量范围0.1-5L/min可满足常规实验需求。可满足大多数实验场景。这里推荐北京同林3S-T10臭氧发生器、3S-M3臭氧发生器和M1000臭氧发生器。

臭氧浓度检测：紫外吸收法（北京同林3S-J5000臭氧在线检测仪）为当前主流，响应时间<5s，可实现实时在线监测。电化学法成本较低，但传感器寿命较短，且易受其他氧化性气体干扰。根据预算和精度要求选择：UV法精度约±2%，电化学法精度约±5%。。

反应器：固定床反应器稳定性较高。材质建议选用有机玻璃或316L不锈钢，密封件采用PTFE（聚四氟乙烯，耐臭氧腐蚀的高分子材料）材质密封圈。严禁使用普通橡胶材质密封件，否则会被臭氧腐蚀导致漏气。

尾气处理装置：臭氧为刺激性气体，排放浓度超过0.1ppm即可被感知。必须安装尾气处理装置，常用方式包括臭氧尾气破坏器（适用于小流量实验，这里推荐北京同林F800臭氧尾气破坏器）或高温分解法（适用于大流量场景）。

3.3 实操细节

管路连接：气路管材建议选用PTFE（聚四氟乙烯）管，耐臭氧腐蚀性能优异。严禁使用普通硅胶管，臭氧会导致其快速老化脆裂。接头连接方式建议采用卡套式或喉箍，便于拆装维护，严禁使用胶水粘接。

气体流量控制：转子流量计可满足常规实验需求，精度约±5%。如需更高精度，可选用MFC（质量流量计，Mass Flow Controller，可精确控制气体流量的设备），精度可达±1%，但成本较高。

系统检漏：臭氧漏气不仅影响实验数据准确性，还危害实验人员健康。所有接口连接完成后必须进行检漏操作。推荐使用肥皂水检漏法：将肥皂水涂抹于各接口处，开启系统观察是否有气泡产生，若有气泡则表明存在漏点。

四、总结

本文系统介绍了臭氧催化氧化实验的反应器选型与系统搭建方法，核心要点如下：

反应器选固定床或间歇式：固定床反应器数据稳定性好、操作可控；间歇式反应器灵活便捷，适合催化剂筛选。根据实验目的选择，两者功能互补。

系统搭四件套：臭氧发生→浓度检测→反应器→尾气处理，缺一不可，构成完整的实验回路。

管路材质要耐腐蚀：气路管材选用PTFE，密封件采用PTFE材质，接头用卡套或喉箍连接。

尾气必须处理：臭氧为污染物，排放前需经臭氧尾气破坏器或高温分解处理达标后方可排放。

系统搭建完成后必须检漏：使用肥皂水法逐个接口检查，确保无漏气点后再开展正式实验。

如需臭氧实验设备选型或系统搭建方面的技术支持，可联系北京同林臭氧。
