污水臭氧催化氧化深度处理系统示意图
来源:www.ozonelab.cn 发布时间:2023-11-01 浏览次数:

污水臭氧催化氧化深度处理系统示意图

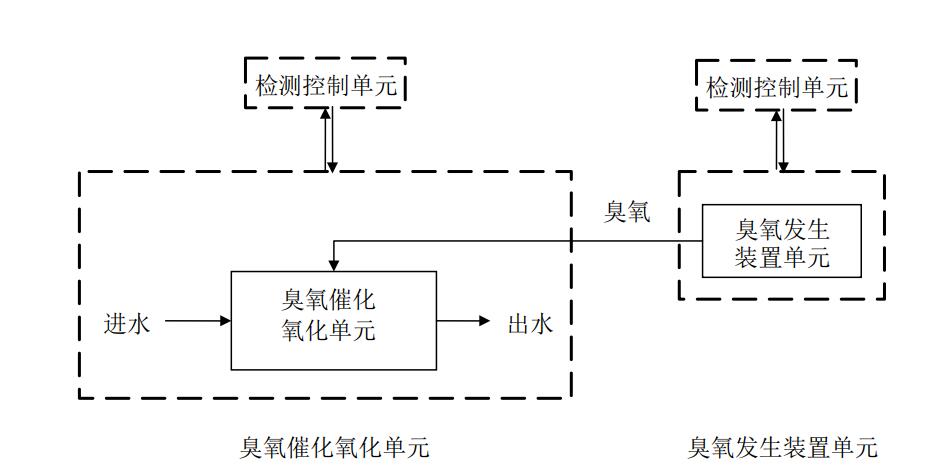

1 污水臭氧催化氧化深度处理系统(图 )应由臭氧催化氧化单元和臭氧发生装置单元以及检测控制单元构成。各类形式臭氧催化氧化单元以及臭氧发生装置单元的过程控制宜符合本规程附录 A 的规定。
污水臭氧催化氧化深度处理系统示意图
污水臭氧催化氧化深度处理系统示意图
2 臭氧发生装置单元的气源宜采用氧气源。
3 臭氧发生装置单元的氧气源,应根据气源成本、臭氧的发生量、场地条件以及臭氧发生的综合单位成本等因素选择液氧、空气 PSA 或 VPSA 制氧或能满足气源要求的其他富氧源。
4 检测控制单元应由检测仪表和控制单元构成。

附录 A 污水臭氧催化氧化深度处理系统各单元过程控制示意图
1)催化氧化单元过程控制示意图 A.0.1、A.0.2、A.0.3、A.0.4。

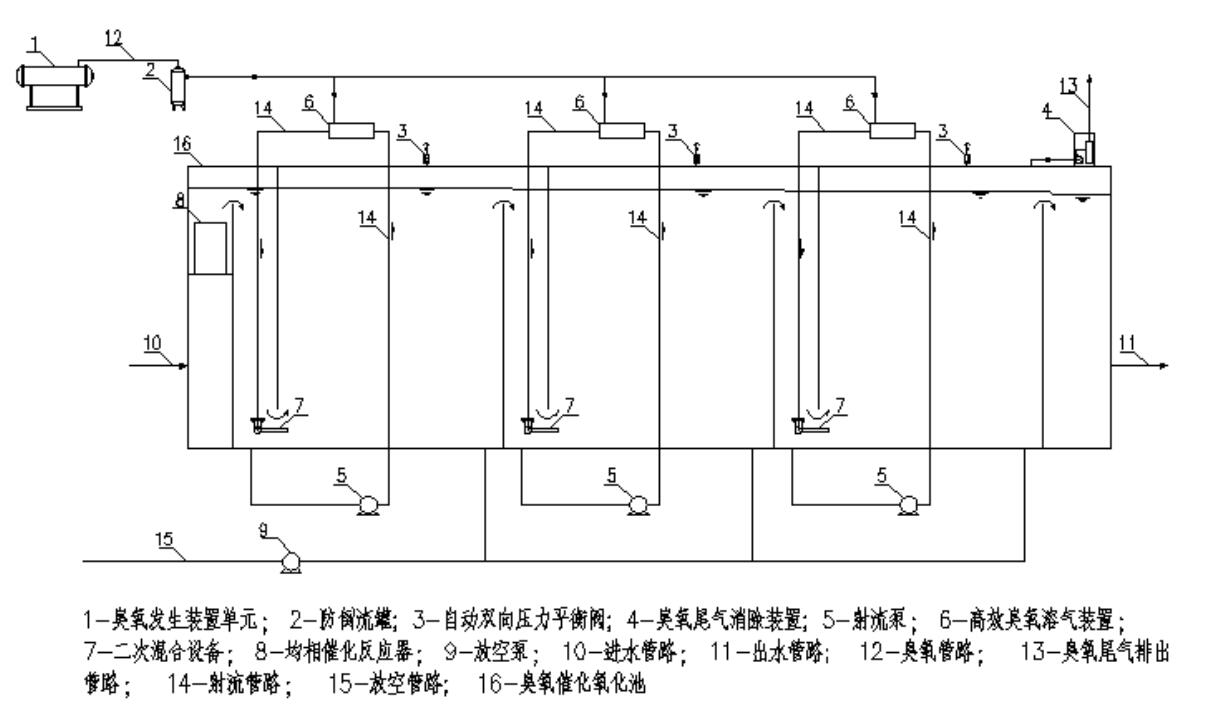

 A.0.1 射流投加臭氧催化氧化单元过程控制示意图(均相)

2)臭氧发生器装置单元过程控制示意图 A.0.5、A.0.6、A.0.7。

液氧源臭氧发生器装置单元过程控制示意图
